河北土釘注漿淺談土釘墻與掛網噴施工藝

發布日期：2018-05-22  文章來源:m.xyqls.com  作者:保定宇乾巖土

基坑邊坡支護過程中，使用土釘墻+掛網噴施工工藝的項目非常多，下面就讓保定宇乾巖土工程對這兩種施工工藝進行一下簡單介紹。

一、土釘墻施工工藝

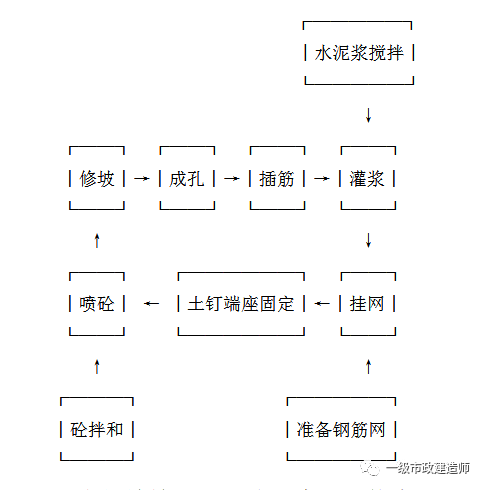

1、土釘墻施工工藝流程

土釘墻施工主要分四步，具體為：

1）第一步為挖土、修坡。挖土應注意土方的放坡系數，一般土釘墻的放坡系數為0.3～0.7；修坡主要目的將坡面整理平整，并且按照設計修正放坡系數。

2）第二步為成孔、插筋、注漿。成孔使用人工洛陽鏟成孔，孔徑為100mm,孔內注水灰比為0.5的水泥凈漿，水泥使用P.S.A32.5水泥；插筋為孔內放入鋼筋，一般選用HRB335直徑18mm鋼筋，鋼筋長度根據設計選取。

3）第三步為掛鋼筋網、噴混凝土。鋼筋采用直徑6.5mmHPB300鋼筋，鋼筋網格間距15～30cm，一般間距選取20cm；混凝土采用C20強度噴射混凝土，噴射厚度為100mm。

4）第四步為進行下步挖土、修坡，重復以上動作，直至基坑槽底。

2 土釘墻施工工藝要求，土釘墻的施工流程應符合下列規定：

1）開挖工作面，修整邊坡→安設土釘（包括成孔、插鋼筋、注漿）→綁扎鋼筋網，加強筋、土釘同加強筋焊接、加墊塊→噴射第一層砼，厚度為50mm→噴射第二層砼至設計厚度→設置坡頂，坡面和坡腳排水措施。

2）基坑邊坡應分段分層開挖，每次超挖深度不得超過0.8～1.0m,邊開挖，邊人工修整邊坡，邊噴射砼，人工修整坡時，坡面不平整度不大于20mm。

3）噴射砼應分段分片依次進行，同一分段內噴射順序應自下而上，一次噴射厚度為50mm，噴射時，噴頭與受噴面應垂直，宜保持0.6～1.0m的距離，噴射手應控制好水灰比，保持砼表面平整、濕潤光澤，無干斑或流淌現象。

4）噴射砼終凝2h后，應進行養護，根據現場實際情況可適當調整。面板砼強度等級不低于C20，砼最大骨料不大于1.5cm，噴層厚度8～10cm。同時，土釘墻面板應在基槽上口處向外翻邊1.0m。

5）鋼筋上每2.0m設置一個定位器，以確保鋼筋在孔內居中，土釘端頭預留出坡面15cm；常壓重力式灌漿，漿體強度不低于20MPa，灌漿材料為水泥漿；噴射砼中的鋼筋網應調直除銹，鋼筋與坡面間隙宜大于20mm，鋼筋網應與土釘和加強筋連接牢固，噴射砼時鋼筋不晃動。

6）土釘鋼筋使用前應調直，除銹，注漿材料宜用0.45～0.55：1的水泥凈漿。

3、原材料要求與配比

1）水泥為P.S.A32.5MPa水泥，應有出廠合格證，砂為細砂、中砂或中粗砂，豆石或石屑粒徑小于15mm，不能使用含有活性二氧化硅的石料；

2）根據現場實際情況，對于需要速凝劑的區域，其摻量由試驗確定，一般地初凝時間不大于15min.，終凝時間不大于20min.；

3）鋼筋應有出廠合格證、原材料試驗報告；

4）材料進場后及時送檢，并及時報驗。

5）常規C20石屑混凝土配比為：水泥：砂：石=1：2：2。

二、掛網噴施工工藝

掛網噴施工與土釘墻面層施工相似，掛鋼板網，噴30～50mmC20混凝土。

掛網噴施工主要分四步，具體為：

1）第一步為挖土、修坡。挖土應注意土方的放坡系數，一般掛網噴的放坡系數為大于0.75；修坡主要目的將坡面整理平整，并且按照設計修正放坡系數。

2）第二步為掛網，網片采用鋼板網，在鋼板網上釘丁字筋，丁字筋采用直徑18mmHRB335鋼筋，間距2.0～3.0m，長度一般為1.0m。

3）第三步為噴混凝土。混凝土采用C20強度噴射混凝土，噴射厚度為50mm。

4）第四步為進行下步挖土、修坡，重復以上動作，直至基坑槽底。
